Filtros de Armónicos
Descripción:
Es una de tantas perturbaciones eléctricas que se originan en presencias de cargas no líneas y que alteran o modifican la forma de onda fundamental ocasionando múltiples efectos en distintas áreas de una instalación eléctrica.
La modificación que se produce en la onda fundamental viene dada por la sumatorias de las ondas armónicas que acompañan a la onda fundamental.
Utilidad:
Existen normas que regulan los niveles de armónicos aceptables para el funcionamiento del sistema eléctrico en las distintas industrias, en Venezuela Fondo Norma tiene una sección específica que dedica al control de armónicos en sistemas eléctricos, dentro de los problemas que podemos encontrar en instalaciones con altos niveles de armónicos podemos mencionar los siguientes:
- Calentamiento cables
- Disparo de protecciones
- Retorno por el conductor de neutro
- Sobre intensidad por el neutro
- Calentamiento del neutro
- Degradación prematura de aislamientos
- Disparo de protecciones
- Resonancia paralelo con el sistema
- Amplificación de los armónicos
- Calentamiento condensadores
- Envejecimiento prematuro de condensadores
- Destruction de condensadores
- Circulación de corrientes armónicas por los devanados y tensiones armónicas en bornes
- Sobrecalentamiento y perdida de aislamiento térmico
- Aumento perdidas magnética
- Vibraciones en el eje, desgaste mecánico en rodamientos
- Medidas no válidas
- Errores en procesos de control
- Valores de magnitudes incorrectas
- Interferencias con sistemas de comunicación y control
- Error en los instantes de disparo de tiristores
La Oferta de EDCEECA
En EDCEECA tomando en cuenta todas las áreas de la calidad de la energía eléctrica contamos con la representación exclusiva de una línea de mitigación de armónicos que cumple con los estándares internacionales llevando los armónicos a niveles que se encuentran por debajo de la norma y que permiten el correcto funcionamiento de los diferentes equipos y áreas de una instalación eléctrica.
Dentro de nuestra líneas de productos podemos mencionar los siguientes:
 |
 |
 |
 |
|
Lineator AUHF Advanced Universal Harmonic Filter |
Lineator HP High Performance LINEATOR |
Lineator ED Extreme Duty LINEATOR |
Lineator ATL Low Voltage AutoTransformer with LINEATOR Harmonic Filter |
|

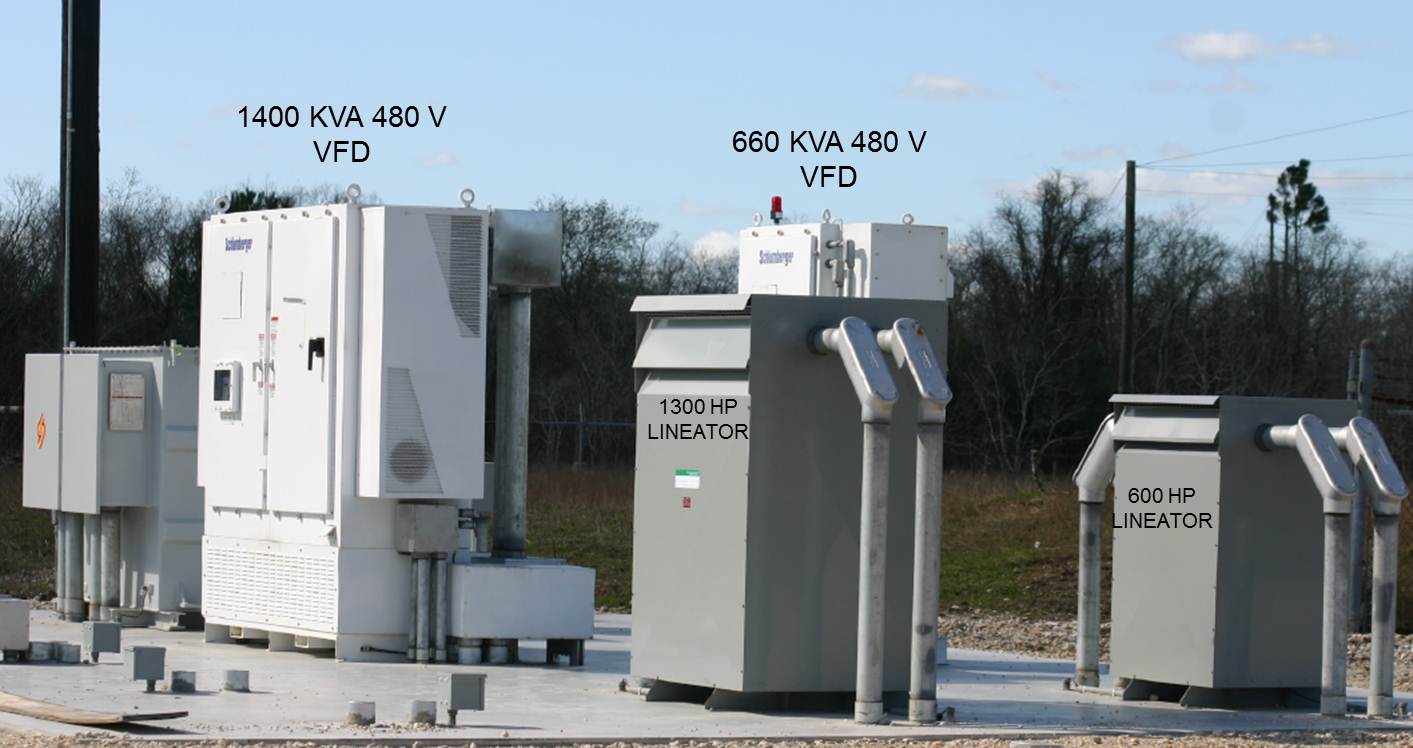

El LINEATOR Advanced Universal Harmonic Filter (AUHF) es un avance revolucionario en el área de la mitigación de armónicos con filtros pasivos. Ningún otro equipo en el mercado puede cumplir los límites requeridos en la norma IEEE 519, con una eficiencia equivalencia en tamaño, eficiencia y precio. Cuando hay un requerimiento para una solución efectiva de harmónicos el LINEATOR AUHF es la opción lógica. Ofrece soluciones fáciles que debieran ser un reto para los ingenieros. El LINEATOR es un equipo puramente pasivo que consiste en un único inductor combinado con un banco de capacitores relativamente pequeño. Este diseño innovador reduce la mayor cantidad de corriente armónica generada por Variadores de velocidad o Otras cargas rectificadas de 6 pulsos. El THDI resultante es <8%. |
El modelo Lineator High Performance (HP) es usado donde se requieren los mayores estándares de calidad. El Lineator HP supera la eficiencia de los filtros activos en 2% o más, es más confiable y más simple en su mantenimiento que cualquier filtro activo disponible actualmente. |
|
El uso de variadores de velocidad de 6 pulsos y otros equipos conversores estáticos a crecido muy rápido en los últimos anos, con este rápido crecimiento también bien la preocupación sobre el nivel de corriente armónica generada por estos equipos. La corriente armónica y las distorsiones armónicas en voltaje creadas pueden tener efectos de bastantes en los sistemas de distribución de potencia y los equipos conectados a este. El AutoTranslineator es el mayor avance en el área de la mitigación de armónicos con filtros pasivos en bajo voltaje, ningún otro equipo en el mercado puede cumplir los límites de la norma IEEE 519 con una equivalencia en tamaño, eficiencia y precio. Cuando la aplicación llama para el manejo de los armónicos en variadores de 6 pulsos donde el voltaje del variador es diferente del voltaje del alimentador, el AutoTranslineator en la única opción lógica. |
