Tableros de Aislamiento para Hospitales y Clínicas.

Descripción:

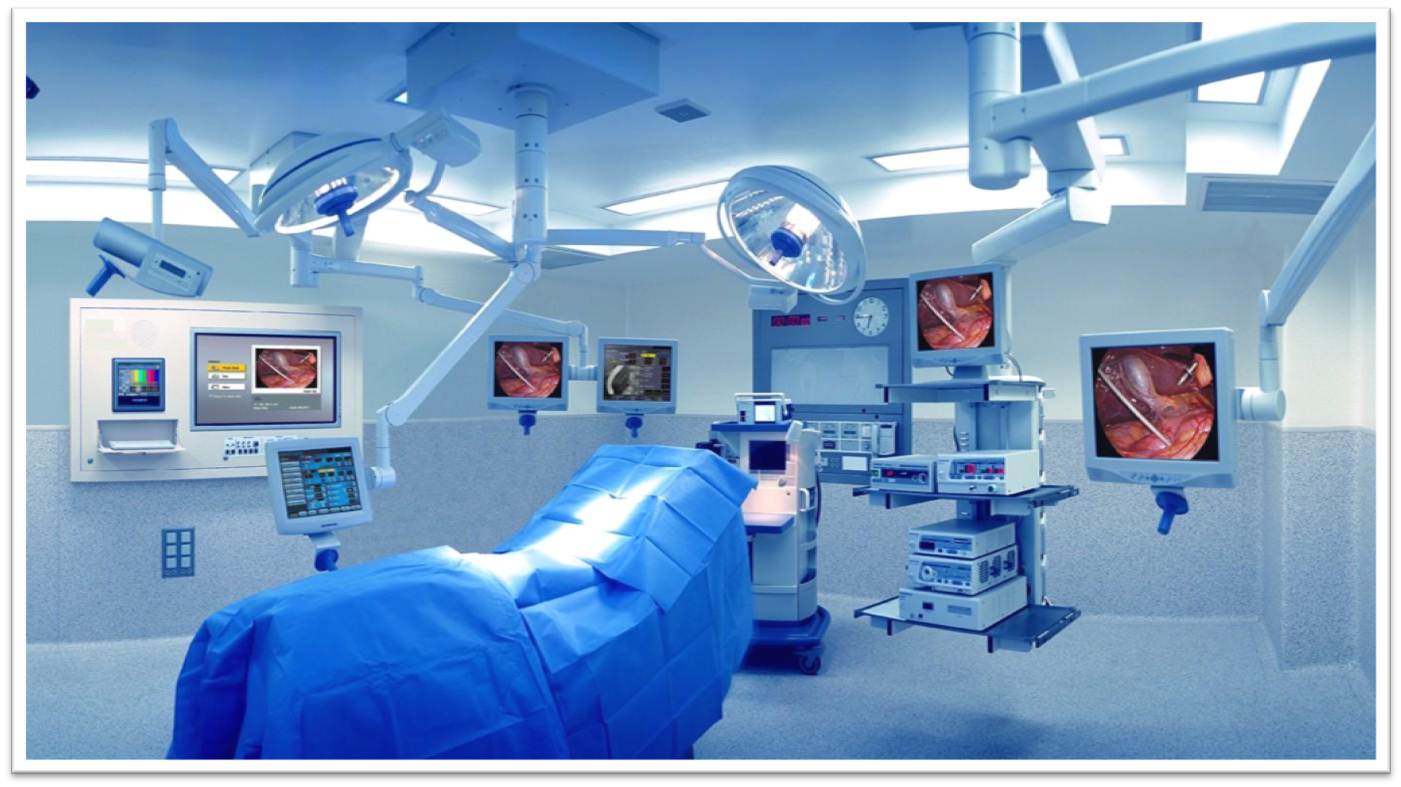

Las Salas de Quirófano, cuidados intensivos y en fin todas las áreas donde se pueda dar soporte de vida a un paciente son áreas que deben ser tratadas de manera especial ya que tanto los pacientes como los médicos y el personal que allí les asiste, se encuentra expuestos a fallas eléctricas que pueden ser producidas por los equipos que utilizan en estas áreas o por el ambiente ensimismo.

Existen normas Internacionales que rigen el diseño eléctrico de estas áreas, una de las que podemos mencionar por estar entre las más importantes es la NFPA 99 que establece criterios para los diferentes niveles de servicios de salud o los sistemas basados en la protección para los pacientes, el personal o los visitantes en los centros de salud para reducir al mínimo los riesgos de incendio, explosión, y la electricidad.

En Venezuela el código eléctrico nacional en su artículo 517 habla específicamente de estas áreas e indica que deben ser tratadas de manera especial. Dentro de ella específica que las áreas donde puedan llegar a usar analgésicos inflamables y donde se utilicen equipos de soporte de vida que no puedan ser desenergizados deben ser instalados tableros de aislamiento eléctrico de grado hospitalario.

Utilidad:

Principalmente compuesto por un tablero de distribución que debe contar como elementos como un transformador interno de aislamiento, el cual debe estar normado para tal fin y un monitor que verifique el aislamiento y posibles fallas a tierra que puedan tener sus circuitos. El tablero puede ser monofásico, trifásico, dual o sencillo. La idea es que no puedan inducirse corrientes circulantes de falla a tierra y en el caso que suceda el tablero pueda emitir una alarma indicándole a los médicos y personal de asistencia que deben tener la precaución, verificar la falla lo antes posible o dependiendo de la situación tomar acción inmediata sobre el caso.

Oferta de EDCEECA

Dentro de nuestra línea de productos y atendiendo estas áreas critica de clínicas y hospitales en EDCEECA estamos en la capacidad de prestar la asesoría desde el diseño conceptual hasta la ejecución de proyecto con el suministro de equipos de distribución eléctrica para las distintas áreas de los centros de salud, nuestra línea de productos abarca los siguientes equipos::





Tablero Estándar

Iso-Gard™ Series 6 Monitor de Aislamiento de línea(LIM

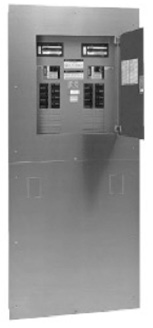

Tablero Dual

  • Iso-Gard Series 6 LIM
  • Breaker primario
  • (8) 20 A, 2-pole, Square D™ brand  breakers
  • Disposiciones de montaje para (8) adicionales 20 A, 2-polos breakers
  • Barra a tierra de referencia con 20 terminales
  • Diseñado para aplicaciones de 120 V
  • Disponible en 3, 5, 7.5, y10 kVA
  • Ideal para salas de operación o áreas críticas
  • Campo convertible arriba de(16) 20 A, 2-polos, Square D™ brand breakers.
  • Receptáculo
    — Rojo o marfil
    — Duplex o solo
    — Cierre de media vuelta
  • Módulos de energía y tierra
  • Breakers atornillables opcionales
  • Permite localización centralizada del receptáculo y tomas de tierra.

Selección de voltaje de operación automático reduce reparos y llamadas técnicas, y aumenta la satisfacción del cliente.

  • Test automático con registro de datos reduce el tiempo requerido de pruebas periódicas al equipo.
  • Bus de comunicación provee monitoreo centralizado de instalaciones LIM, ofreciendo un mantenimiento predictivo.
    Sistema de localización de falla a tierra reduce el tiempo requerido para localizar falla(s) detectada(s)
  • La Interface menú hace las configuraciones fácil y las alarmas claras.
  • Mediciones del sistema eléctrico ayudan a determinar la raíz de la causa de la falla detectada

Combina paneles estándar (208 o 240 V) y controlados(120 V) en una solución de ahorro de espacio.

  • Interruptor principal
  • Salida de 120 V
    - Iso-Gard Series 6 monitor de aislamiento de línea
    - (8) Square D™ brand, 20 A, 2 polos, breakers
    - Disposiciones de montaje para (8) adicional  20 A, interruptores de circuito de 2 polos
    - Barra de tierra de referencia con 20 terminales
    - Disponible en 3, 5, 7,5 y 10 kVA
    - Hasta 8 receptáculos
    - Hasta 8 tomas de tierra.
  • 208 o 240 V de salida
    - Iso-Gard Series 6 monitor de aislamiento de línea
    - (2) Square D™ brand, 20 A, 2 polos, breakers
    - Barra de tierra de referencia con 20 terminales
    - Control Personalizado para cumplir con los requisitos del cliente
    - Disponible en 15 kVA
    - 1-2 puntos de láser


Tablero Duplex

Módulos de Energía y Tierra

Modulo Toma de Rayos X

Ideal para lugares donde el espacio es limitado, para renovaciones, o para reducir al mínimo la corriente de fuga en el panel individual y transformador.

Cada panel cuenta con los siguientes elementos:

  • Serie 6 Iso-Gard monitor de aislamiento de  línea
  • Interruptor principal
  • (8) Square D™ brand, 20 A, 2 polos, breakers
  • Disposiciones de montaje para (8) adicionales 20 A, interruptores de circuito de 2 polos
  • Barra de tierra de referencia con 20 terminales
  • Diseñado para aplicaciones de 120 V
  • Disponible en 3, 5, 7,5 y 10 kVA
  • Montaje en superficie
  • Hasta 8 tomas de tierra
  • Receptáculos
    - Hasta 8
    - Rojo o marfil
    - Duplex o individual
    - Cerradura de media vuelta
  • Barra de tierra
    - Aluminio o cobre
    - Requisitos de los códigos locales
  • Montaje en superficie
  • 20 A
    — NEMA #6-15R
    — NEMA #6-20R
    — NEMA #L6-15R
    — NEMA #L6-20R
  • 30 A
    — NEMA #6-30R
    — NEMA #L6-30R
  • 50 A
    — NEMA #6-50R
    — Hubbel #IN16494
  • 60 A
    — Hubbel #IN16494
  • Indicador remoto
  • Controles
